現(xiàn)在市場(chǎng)上有一種鋼叫45鋼，也叫油鋼，抗壓強(qiáng)度高，鉆削工藝性能好。那45鋼的特點(diǎn)是什么呢？淬火后硬度是多少？以下*要廣東海拓給大伙兒詳細(xì)講解一下！


常見(jiàn)的碳調(diào)質(zhì)合金結(jié)構(gòu)鋼。鋼的冷塑性變形一般，淬火和淬火比調(diào)質(zhì)略好，抗壓強(qiáng)度高，鉆孔性能好。經(jīng)過(guò)適度的熱處理，可以獲得一定的延展性、塑性變形和耐磨性，原材料來(lái)源方便。適用于氫焊和氬弧焊機(jī)，不適用于氣割。焊接前需要加熱，焊接后應(yīng)進(jìn)行去地應(yīng)力淬火。淬火可以提高硬度低于160HBS毛胚的加工性能。調(diào)質(zhì)解決后，該鋼的綜合物理性能應(yīng)提高于其他中碳合金結(jié)構(gòu)鋼，但切削性能較低，水中臨界值淬透直徑為12~17mm，水淬時(shí)有裂紋傾向。當(dāng)直徑超過(guò)80毫米時(shí)，經(jīng)過(guò)調(diào)質(zhì)或淬火后，其物理性能相似。調(diào)質(zhì)解決中小型模具零件后，可以獲得較高的抗壓強(qiáng)度和延展性，而大中型零件應(yīng)采用淬火工藝。因此，這種鋼一般用于調(diào)質(zhì)或淬火。


淬火后的硬度為45。

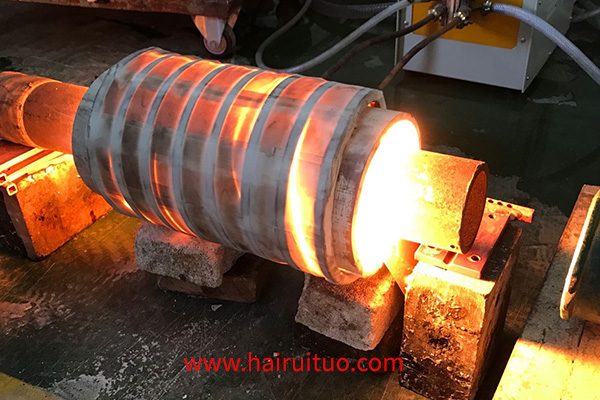

45號(hào)鋼調(diào)質(zhì)件淬火后的硬度應(yīng)為HRC56~59，橫截面大的概率較低，但不得小于HRC48，否則，*表明產(chǎn)品工件沒(méi)有完全淬火，機(jī)構(gòu)中很可能發(fā)生屈氏體是*金相組織機(jī)構(gòu)，這類機(jī)構(gòu)根據(jù)回火仍保存在基材中，達(dá)不到調(diào)質(zhì)的目的。45號(hào)鋼淬火后的高溫回火，加熱溫度一般為560~600℃，硬度為HRC22~34℃。因?yàn)檎{(diào)質(zhì)的目的是獲得綜合物理性能，所以硬度范圍比較廣。但是如果工程圖紙有硬度規(guī)定，*需要根據(jù)工程圖紙調(diào)節(jié)回火溫度，以保證硬度。


如果有一些軸類零件定抗壓強(qiáng)度高，硬度規(guī)定*高，而有些傳動(dòng)齒輪、帶健槽的軸類零件，由于調(diào)質(zhì)后還需要進(jìn)行銑、插生產(chǎn)加工，硬度規(guī)定*低�；鼗鸨�溫時(shí)間取決于硬度規(guī)定和產(chǎn)品工件尺寸。大家都認(rèn)為回火后的硬度在于回火溫度，與回火時(shí)間關(guān)系不大，但一定要回透。一般產(chǎn)品工件的回火保溫時(shí)間總是在一小時(shí)以上。

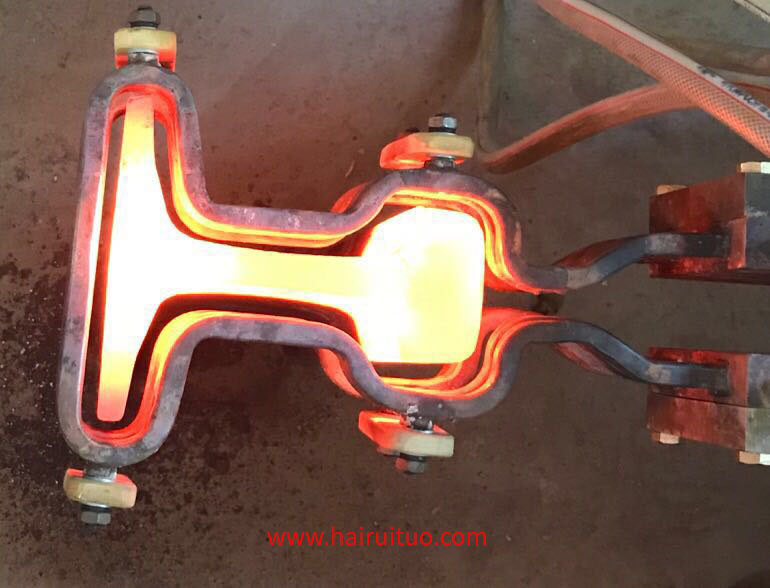

45鋼有什么特點(diǎn)？淬火后硬度是多少？看到上東力華產(chǎn)生的材料，相信大家都知道。如果大伙兒有必要使用45鋼淬火機(jī)，那么可以找廣東海拓選購(gòu)。
