三工位中頻缸套淬火機床如何工作?

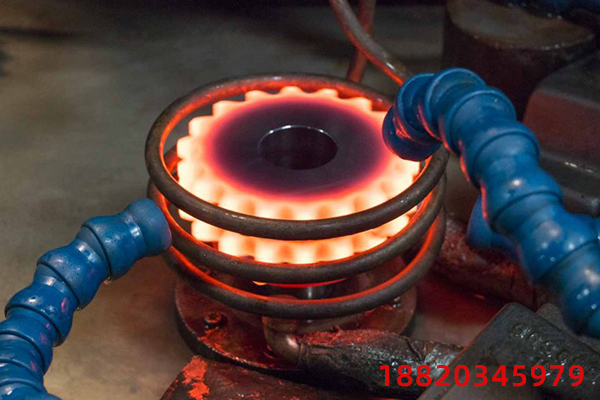

該淬火機床主要由一個升降床柜和六個下鐵芯組成,內裝三個中頻傳感器和一個旋轉工作臺。床柜升降由液壓缸控制,旋轉臺面為180度。正、反向轉動,由液壓缸活塞桿和齒條驅動。旋轉工作臺的外圓是一個齒圈,齒條與活塞桿嚙合在一起。將待回火的三個缸套分別置于外側的三個下鐵心上,扳動氣閥手柄,液壓缸活塞桿,使旋轉臺面轉動180度。向內位置,上升床柜下降,三個中頻傳感器與上鐵心相連接,開始加熱氣缸套。
這時,淬火機床外側三個下鐵芯可裝待回火缸套。當定時加熱結束后,床柜會自動上升,旋轉臺會反向旋轉1800,回火缸套向外旋轉,待回火缸套轉到床柜下面,進行下一輪循環。
本機所需功率45kW,適用于加工直徑80~145mm、高度200~300mm的三工位中頻缸套
淬火機床,工作效率可達160~180次/h,適用于兩臺雙工位缸套淬火機床。
