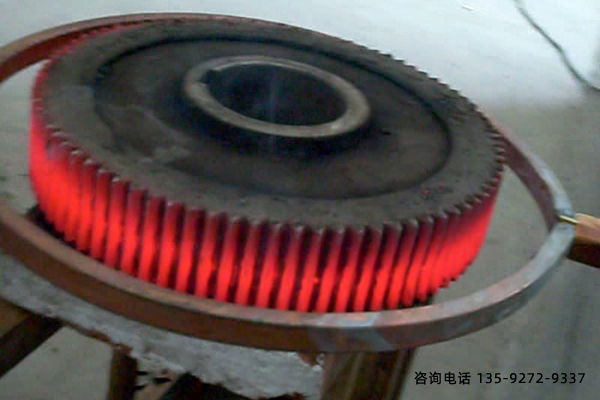

大型薄腹板重載齒輪的滲碳淬火及變形控制

發布時間:2020-07-23 已經有1人查過此文章 返回感應淬火列表

隨著國內機械裝備市場的迅速發展,產品結構也發生了巨大的變化,大直徑、薄腹板類的齒輪在產品中越來越多。由于其結構的特殊性,在熱處理過程中極易出現變形的問題。本文針對大直徑、薄腹板易變形齒輪的滲碳淬火進行了系列研究,采取了一些有利于減少變形的綜合措施,取得了良好的效果。

滲碳過程中高溫蠕變導致齒輪下彎,淬火過程中顯微組織快速轉變,腹板強度難以支撐其冷卻過程中的組織應力和熱應力,極易造成齒輪變形。試生產過程中由于變形較大,磨齒后關鍵尺寸出現較大偏差影響其使用,因此將齒輪滲碳淬火后的變形量控制到較低范圍,是此類齒輪順利批量生產的關鍵。



1.技術要求

圖1為某變速箱齒輪結構示意圖,材質17CrNiMo6,重量3795 kg。齒面要求滲碳淬火處理,有效硬化層深度2.85~3.25mm,單邊余量0.45mm,齒面硬度58~62HRC,心部硬度35~42HRC,金相組織符合機械行業標準JB/T6141.3-1992的要求,晶粒度不低于6.5級。力學性能要求:屈服強度ReL795MPa、抗拉強度Rm1079MPa、伸長率A8%、斷面收縮率Z35%、沖擊吸收功AKV-40 )≥25 J


圖1 齒輪尺寸結構圖

齒輪的滲碳淬火變形主要體現在橢圓度和錐度兩個方面。工件淬火后變形量要求為:橢圓度≤0.9 mm、錐度≤0.9 mm。



2.處理工藝

齒輪生產工藝流程:下料→鍛造→鍛后退火→粗加工→調質→半精車→滾齒→滲碳淬火及回火→噴丸→精車→磨齒→入庫。



在常規熱處理工藝的基礎上,結合實際生產經驗做出適當改進后的適用于大直徑、薄腹板齒輪的



滲碳淬火工藝曲線見圖2。齒輪加工過程中切削區域產生擠壓塑性變形,導致殘留應力產生,所以在齒輪滲碳前升溫期采取階梯升溫并嚴格控制升溫速度60℃/h,可以減小齒輪各部位由于受熱不均勻引起的溫差。受熱不均勻會影響奧氏體的轉變速度,奧氏體轉變速度不同必然會引起工件變形。將滲碳溫度由常規930℃降低到910℃,且采取脈沖碳勢進行滲碳,從而使得工件中的碳濃度從表面到心部緩慢降低。淬火溫度由820℃降低到800℃,可以使熱應力和組織應力相應的減少,同時提高鋼的塑性變形抗力和降低工件的蠕變傾向,可以在一定程度上減小齒輪的畸變程度。淬火介質的溫度提高至60~70,提前對油槽開啟攪拌,工件入油時停止攪拌,30 s后再開啟攪拌,可以縮小齒輪與淬火油的溫度差,同時增加淬火油的流動性,有利于減小熱應力,使工件均勻冷卻,進而減小齒輪淬火過程中的畸變。


圖2 滲碳淬火工藝

滲碳階段選用耐熱鋼底盤及墊塊,內輪轂處三點均布墊實,外輪緣截面中心位置八點均布,利用0.2mm墊片進行調整以預留0.8~1mm間隙。起吊過程中輕起輕放,避免輪緣處墊塊挪動。淬、回火階段選用耐熱鋼工裝,將齒輪上下端面進行翻個后內輪轂處三點均布墊實,外輪緣不進行支墊。可以使淬火過程與滲碳過程產生的變形相互抵消一部分,有助于將淬火回火后的變形量控制到較低的范圍。





3.檢測結果

按照以上工藝生產后,參照相關標準對隨爐試樣進行檢測,結果如下:有效硬化層深3.21mm(見圖3),碳化物1級,馬氏體以及殘留奧氏體3級,心部組織2級,心部硬度36~39HRC,齒面硬度59~60HRC,力學性能:ReL1070MPa,Rm1240MPa,A11%,Z65%,AKV-40℃)為48J、40J45J、37J,均符合技術要求。


圖3 回火后隨爐試樣有效硬化層硬度分布曲線

第1件齒輪滲碳后錐度0.9mm,橢圓度0.18mm,淬火后的錐度0.1mm,橢圓度0.18mm,均滿足技術要求。試生產合格后,又對后期采用同樣工藝生產的15件齒輪變形結果進行統計(見圖4、圖5),可以將最終的橢圓度控制到0.16 ~0.28mm,錐度控制到0.12 ~0.28mm,遠遠低于技術要求的變形量最大值。



圖4 齒輪橢圓度變形量統計圖

圖5 齒輪錐度變形量統計圖

4.技術難點分析

在淬火過程中組織由珠光體轉變?yōu)轳R氏體,由于其比容值的差異,齒輪外徑出現為脹大趨勢。齒輪在油槽中淬火時,上下端面的冷卻效果有差異,所以淬火過程中齒輪會發生錐變現象。前期生產經驗表明,齒輪在淬火后通常出現上大下小的變形,即上端脹大量大于下端脹大量,該結構類型的齒輪淬火后單側錐變量基本在0.7 ~1.0mm。



齒輪滲碳階段支墊方式一般為兩種:第一種為單一的輪轂處支墊;第二種為輪轂處和輪緣處均支墊。采用單一輪轂支墊方式滲碳后的齒輪外徑變形通常為上大下小,這是因?yàn)榇藭r(shí)輪緣懸空,隨著溫度升高材料的屈服強度迅速降低,腹板處的強度降低,同時外緣在重力作用下由于高溫蠕變產生向下的下墜變形,其下墜量主要由齒輪本身結構及滲碳的高溫時間決定。采用第二種輪轂處和輪緣處均支墊方式時,由于輪轂和輪緣均有支撐力,輪緣下墜受到阻礙,輪轂、輪緣墊實后齒輪滲碳后錐度變化不明顯。



該齒輪腹板薄且較寬,輪緣處受到內部支撐力小,滲碳時在910℃停留時間為48h,前期升溫20h,若外緣不進行支墊,則外緣下墜引起的錐變量遠遠大于淬火的錐變量,錯過抵消反變形量最佳時機。若滲碳時輪轂、輪緣均支墊,滲碳后錐度變化不明顯,淬火時的錐變量會導致成品的變形量超差無法滿足技術要求。綜合考慮,需滲碳時采取輪轂支墊、外緣處預留間隙支墊的支墊方式,如此可以在滲碳過程中使齒輪外緣產生可控制的錐變,形成預變形。在淬火時將齒輪上下翻轉進行淬火,可以恰巧使兩個處理過程中的變形量相互抵消,是控制該種齒輪熱處理變形的有效途徑。



5.結語

影響大直徑、薄腹板齒輪滲碳變形的因素是多方面的,針對影響齒輪滲碳淬火變形的因素,在工藝方面控制升溫速度、階梯型升溫、降低滲碳淬火溫度、提高淬火介質溫度,在工裝方面采取輪轂支墊、輪緣預留空隙支墊,可以將橢圓度控制到0.16 ~0.28mm,錐度控制到0.12 ~0.28mm,遠遠低于技術要求的變形量最大值,極大的提升了大直徑、薄腹板類齒輪的熱處理質量,降低了此類產品的報廢率。
